Kabel fotowoltaiczny DC: dobór, normy i najczęstsze błędy instalacyjne
Kabel fotowoltaiczny instalacja PV to element, który często traktowany jest po macoszemu – „kabel to kabel”. Tymczasem źle dobrany lub nieprawidłowo zainstalowany przewód DC jest jedną z najczęstszych przyczyn pożarów instalacji PV. Normy, przekroje i materiały izolacji mają tu fundamentalne znaczenie.
Czym różni się kabel DC od zwykłego przewodu elektrycznego
Kabel stosowany po stronie DC w instalacji fotowoltaicznej pracuje w zupełnie innych warunkach niż standardowy przewód elektryczny w budynku. Musi wytrzymać napięcie do 1500 V DC (w systemach nSH), promieniowanie UV przez 30 lat, temperatury od -40°C do +90°C oraz oznacza to, że typowe przewody do instalacji wewnętrznych (np. YDY) absolutnie nie nadają się do strony DC.
Norma europejska EN 50618 definiuje wymagania dla kabli PV: oznaczenie H1Z2Z2-K lub PV1-F. Izolacja i powłoka wykonane są z sieciowanego polietylenu (XLPE) lub poliolefin bezhalogenowych, odpornych na UV, ozon i warunki atmosferyczne. Rdzeń z miedzi giętkiej (klasa 5 według IEC 60228) zapewnia elastyczność przy układaniu na dachach.
Na polskim rynku dostępne są kable PV m.in. produkcji Helukabel, Nexans, Prysmian, Weidmüller i kilku producentów azjatyckich o różnej jakości. Przy zakupie zawsze żądaj atestów i certyfikatów TÜV lub UL. Tańsze kable bez certyfikatów mogą degradować izolację w ciągu 5–7 lat, co grozi zwarciami i pożarem.
Jak dobrać przekrój kabla DC
Przekrój kabla dobiera się spełniając dwa kryteria: dopuszczalne nagrzewanie (prąd znamionowy nie może przekroczyć wartości dla danego przekroju i sposobu ułożenia) oraz dopuszczalny spadek napięcia (zalecany maksymalnie 1% po stronie DC). Wzór na obliczenie przekroju: S = (2 × L × I) / (γ × ΔU), gdzie L to długość kabla, I – prąd, γ – przewodność miedzi (56 S·m/mm²), ΔU – dopuszczalny spadek napięcia.
W praktyce dla instalacji domowych 4–10 kWp stosuje się najczęściej kable 4 mm² lub 6 mm² do łączenia paneli w string, oraz 6–10 mm² dla kabli od stringa do falownika (dłuższe trasy). Przy farmach fotowoltaicznych i długich trasach (powyżej 50 m) stosuje się 10–16 mm² aby ograniczyć straty.
Ważne: prąd zwarciowy Isc paneli może przekroczyć prąd nominalny Imp nawet o 25–40%. Kabel musi wytrzymać prąd zwarciowy – sprawdź w dokumentacji panelu wartość Isc i dobierz kabel z odpowiednim marginesem bezpieczeństwa. W praktyce kabel 4 mm² wytrzymuje bezpiecznie 30 A DC przy odpowiednim sposobie ułożenia.
Najczęstsze błędy instalacyjne w okablowaniu DC
Błąd numer jeden: stosowanie zwykłych kabli LgY lub YDY do strony DC. Widać to szczególnie w instalacjach wykonanych przez firmy bez doświadczenia w fotowoltaice. Izolacja takich kabli degraduje się pod wpływem UV w 3–5 lat, prowadząc do przerywania obwodów i zwarć.
Błąd numer dwa: zbyt małe przekroje na długich trasach. Każda utrata 1% napięcia DC to 1% mniej energii oddanej do falownika. Przy instalacji 10 kWp i stracie 3% z powodu zbyt cienkich kabli tracisz 300 kWh rocznie – ok. 150–180 zł przy cenie 0,5 zł/kWh.

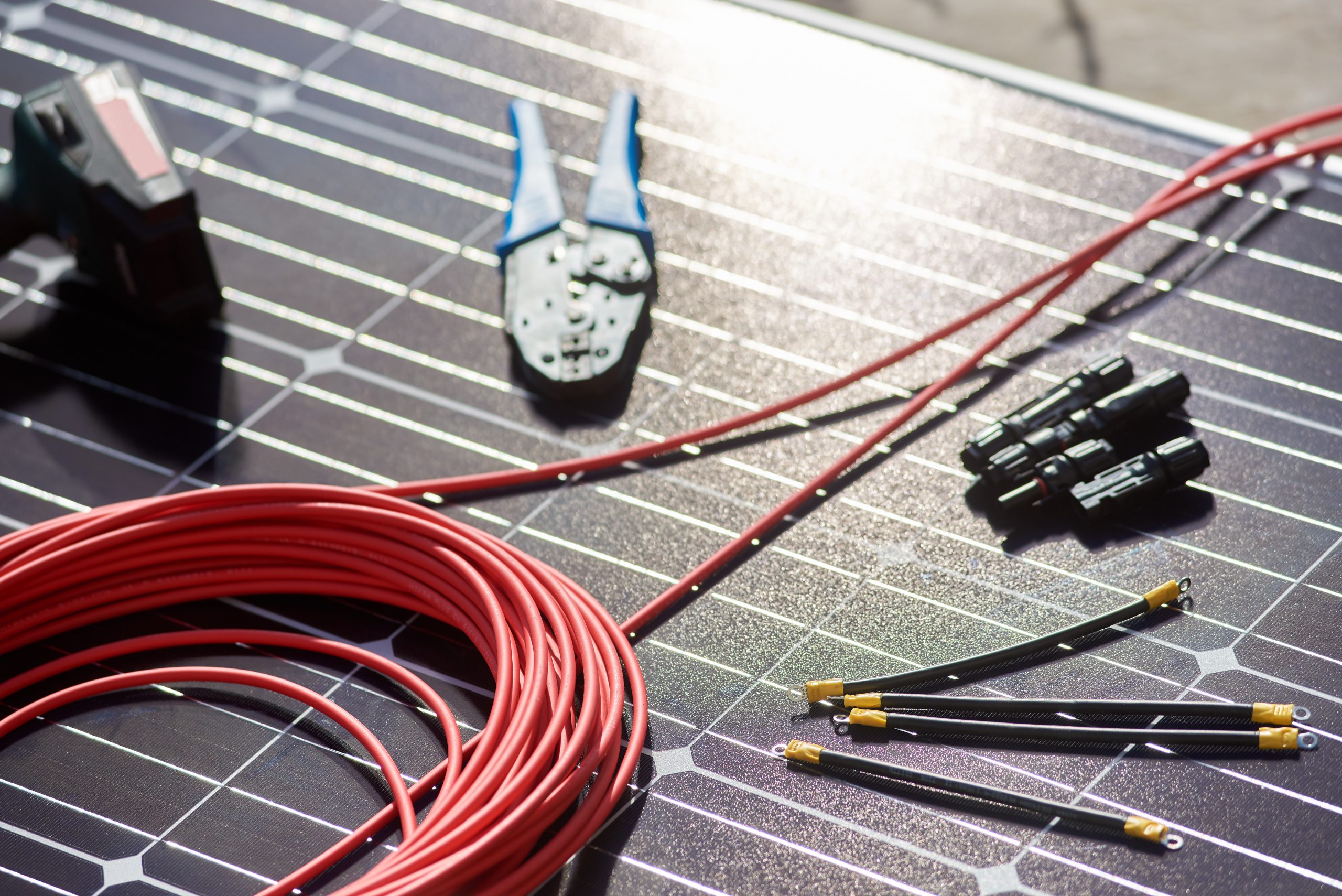

Błąd numer trzy: niewłaściwe połączenia i złącza MC4. Gniazda i wtyczki MC4 muszą być dobierane do kabla o odpowiednim przekroju i prawidłowo zaciskane dedykowanym narzędziem. Połączenie mechaniczne bez odpowiedniego momentu zaciskania prowadzi do łukowania elektrycznego i pożaru. Użycie nieoryginalnych złącz MC4 (klony niskiej jakości) jest szczególnie ryzykowne – nie gwarantują wymaganego stopnia szczelności IP67.
Trasy kablowe i ochrona mechaniczna

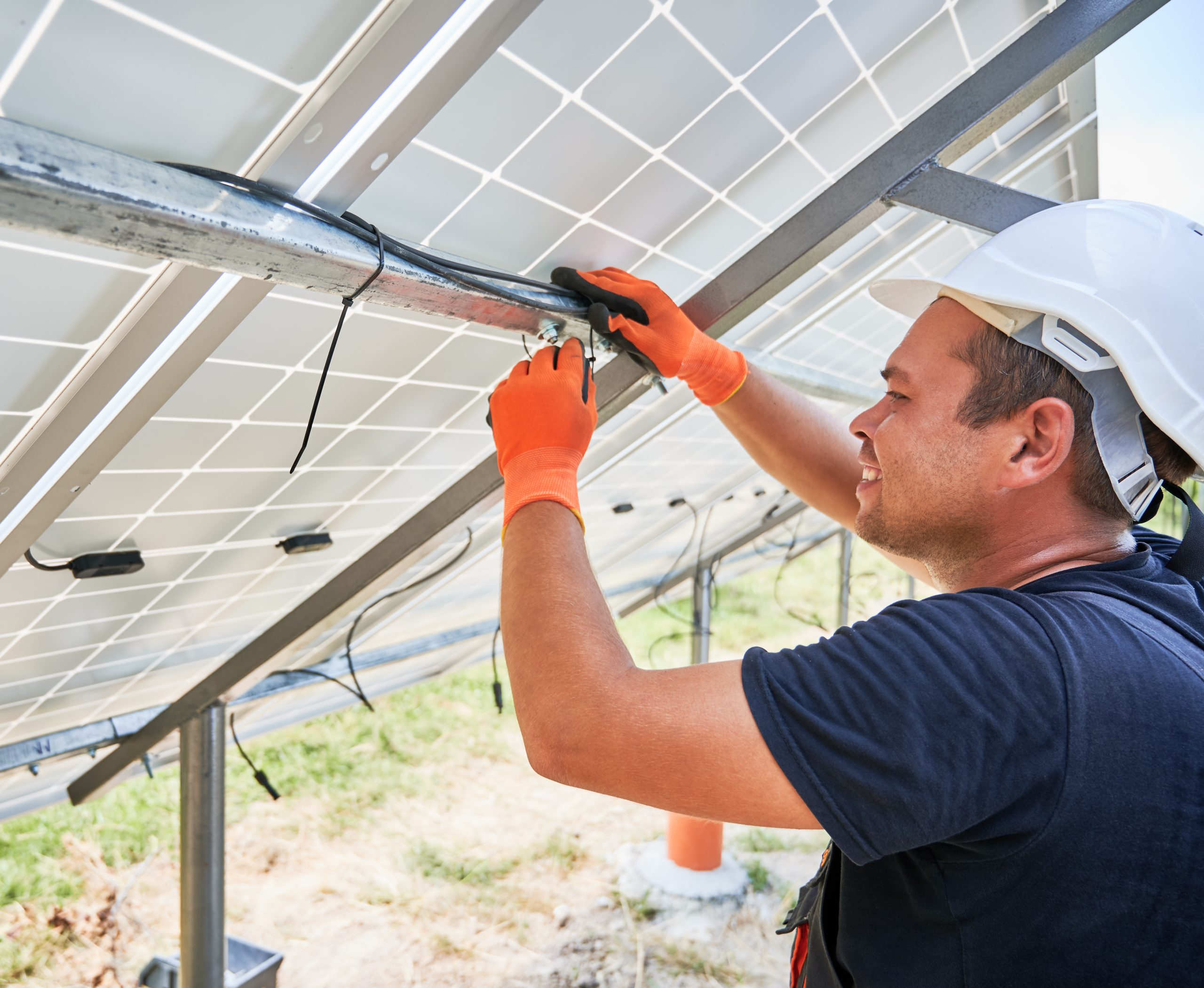

Kable DC na dachu powinny być układane w korytkach kablowych lub rurkach instalacyjnych chroniących przed UV i uszkodzeniami mechanicznymi. Kable luźno leżące na dachu ulegają szybszemu starzeniu, a wiatr może je ocierać o ostre krawędzie konstrukcji montażowej powodując uszkodzenie izolacji. Minimalne promienie gięcia dla kabla 4–6 mm² wynoszą 40–60 mm – nie można ciasno nawijać kabli na śruby ani elementy ramy.
Przejścia przez przegrody budowlane (stropodach, ściana) wymagają szczelnych przepustów kablowych. Standardowe dławiki kablowe IP68 lub dedykowane przepusty dachowe chronią przed wodą i gryzoniami. Gryzonie (kuny, myszy) to realne zagrożenie – ich zęby potrafią przegryźć nawet twarde powłoki XLPE. W budynkach ze stwierdzonymi gryzoniami warto stosować kable z dodatkową pancerną oplotem.
