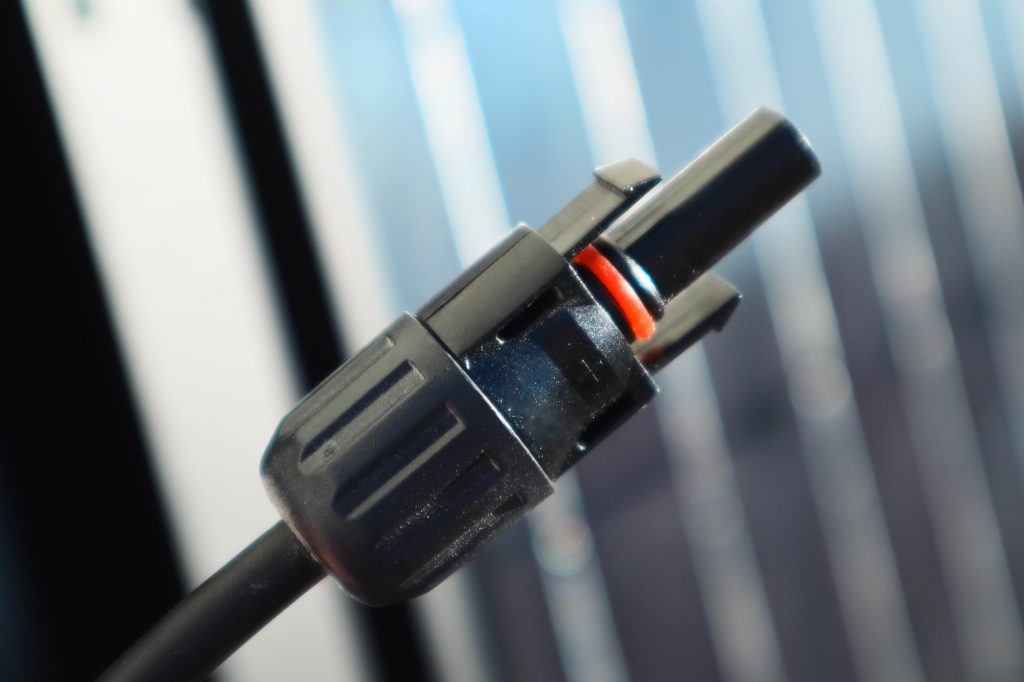

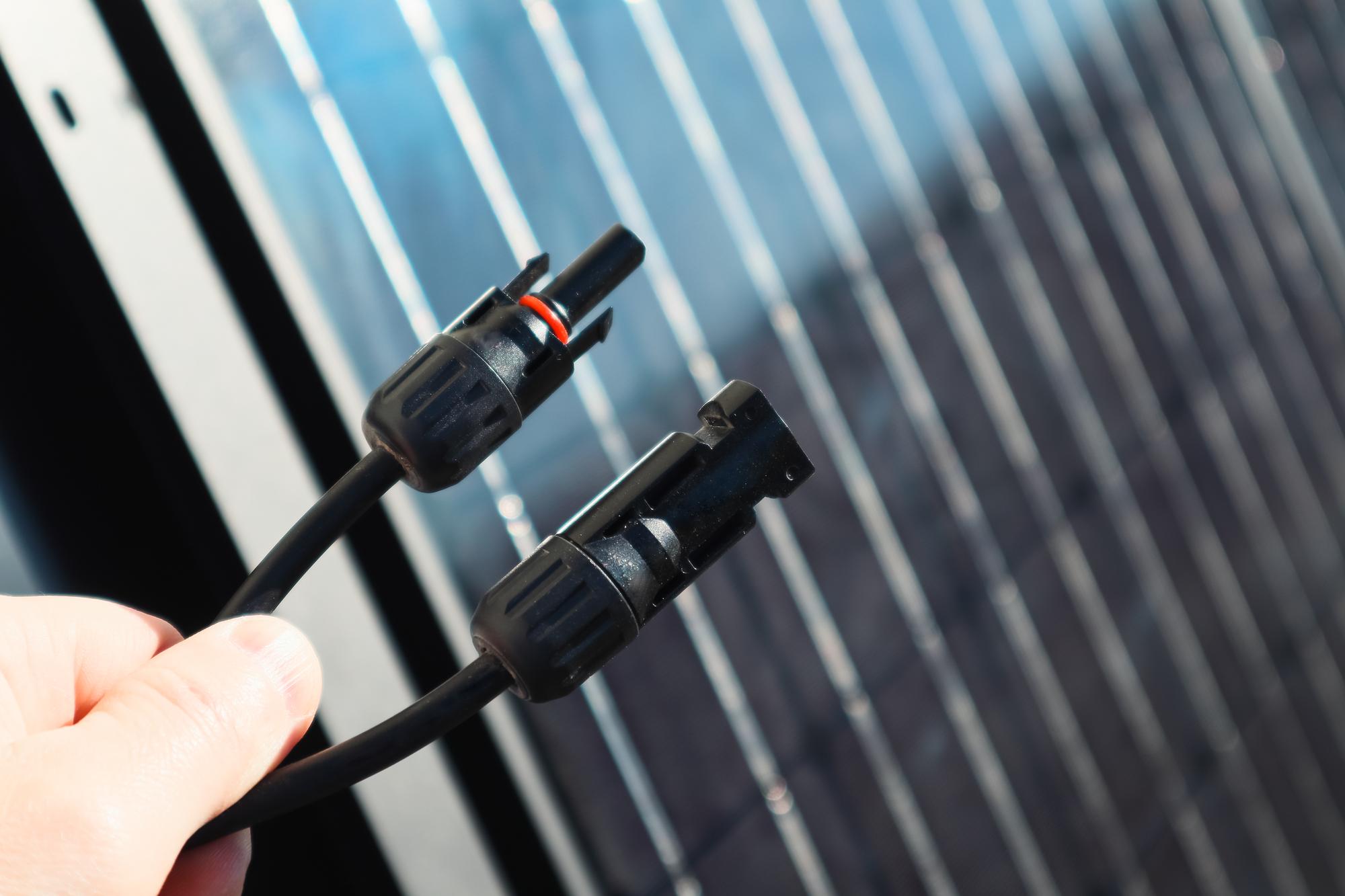

Złącza MC4 w fotowoltaice: mały element, duże ryzyko awarii
Złącza MC4 są jednym z najmniejszych elementów instalacji PV, ale w 2026 r. nadal należą do częstych źródeł awarii po stronie DC. Jeden źle zaciśnięty konektor może podnieść temperaturę połączenia, wyłączyć string albo stworzyć realne ryzyko łuku elektrycznego.
Dlaczego złącze pracuje ciężej niż wygląda
Typowy moduł 430–500 W generuje prąd roboczy ok. 10–14 A, a nowoczesne moduły n-type w dużych stringach potrafią przekraczać 15 A. Po stronie DC napięcie instalacji domowej często dochodzi do 600–1000 V, więc słaby styk nie jest drobną niedoróbką, tylko punktem grzania. Złącza MC4 muszą utrzymać niski opór, szczelność IP67/IP68 i odporność UV przez kilkanaście lat na dachu.
Problem pojawia się zwykle nie w samym standardzie, lecz w mieszaniu producentów, tanich zamiennikach i zaciskaniu kombinerkami. W badaniach termowizyjnych wadliwe połączenia potrafią mieć temperaturę o 20–40°C wyższą niż sąsiednie konektory. To wystarczy, aby przyspieszyć starzenie izolacji i doprowadzić do przestojów falownika.
Normy i kompatybilność: MC4 to nie zawsze MC4
Nazwa MC4 bywa używana potocznie, ale oryginalny system Multi-Contact/Stäubli nie jest automatycznie kompatybilny z każdym konektorem opisanym jako typ MC4. Dla instalatora ważna jest zgodność z IEC 62852 oraz dokumentacja producenta modułu i falownika. PN-HD 60364-7-712 wymaga, aby połączenia DC były dobrane do warunków pracy, prądu, napięcia i wpływów zewnętrznych.
Najbezpieczniejsza zasada jest prosta: łączyć złącza tego samego producenta i tej samej serii. W praktyce oznacza to sprawdzenie kart katalogowych modułów, bo część paneli ma fabrycznie zamontowane konektory konkretnej marki. Mieszanie złącz może unieważnić gwarancję komponentu, a przy szkodzie pożarowej ubezpieczyciel może zapytać o protokoły i zgodność materiałową.
Najczęstsze błędy montażowe
Złącza MC4 nie wybaczają pośpiechu. Końcówka przewodu powinna być odizolowana na długość podaną przez producenta, a pin zaciśnięty matrycą do danego przekroju, najczęściej 4 lub 6 mm². Po zaciśnięciu wykonuje się test ciągnięcia, kontrolę osadzenia pinu i dokręcenie dławnicy momentem z instrukcji.
- zaciskanie niewłaściwą praską zamiast certyfikowanej matrycy,
- łączenie przewodu 4 mm² z konektorem przeznaczonym pod inny zakres,
- brak pełnego kliknięcia przy łączeniu pary,
- pozostawienie złącza w wodzie, na krawędzi blachy lub pod naprężeniem,
- rozpinanie obwodu DC pod obciążeniem zamiast po wyłączeniu falownika i rozłącznika.
Przy odbiorze instalacji warto wymagać pomiaru rezystancji izolacji, sprawdzenia polaryzacji i dokumentacji zdjęciowej strony DC. Termowizja po kilku słonecznych tygodniach pracy nie jest obowiązkowa w każdym domu, ale przy instalacjach powyżej 10 kWp lub wielu łączeniach na dachu szybko pokazuje słabe punkty.
Koszty w 2026 r. i wpływ na dotacje
Para markowych konektorów kosztuje zwykle 25–60 zł brutto, tanie zamienniki zaczynają się od 8–15 zł. Profesjonalna zaciskarka z matrycą to wydatek 250–900 zł, a narzędzia systemowe znanych producentów są droższe. Oszczędność kilkuset złotych na całej instalacji 8–10 kWp jest pozorna, jeśli później trzeba demontować moduły i szukać gorącego styku na dachu.
W programach takich jak Mój Prąd 6.0, Czyste Powietrze czy ulga termomodernizacyjna złącza MC4 nie są osobną atrakcją kosztorysu, ale wchodzą w kwalifikowany koszt kompletnej instalacji PV, o ile są ujęte na fakturze. Przy net-billingu i rozliczeniu według RCEm każda awaria w słonecznym miesiącu oznacza utratę produkcji wtedy, gdy instalacja powinna budować depozyt prosumencki.
