Diody bypass w panelach PV: mały element, duża różnica przy cieniu

Diody bypass w panelach PV decydują o tym, czy niewielki cień zabierze kilka procent produkcji, czy wyłączy dużą część stringu. W 2026 roku, przy net-billingu i rozliczeniach opartych o RCEm/RCE, każda utracona kilowatogodzina ma realną cenę, zwłaszcza latem w godzinach wysokiej autokonsumpcji.

Jak działają diody bypass w module PV

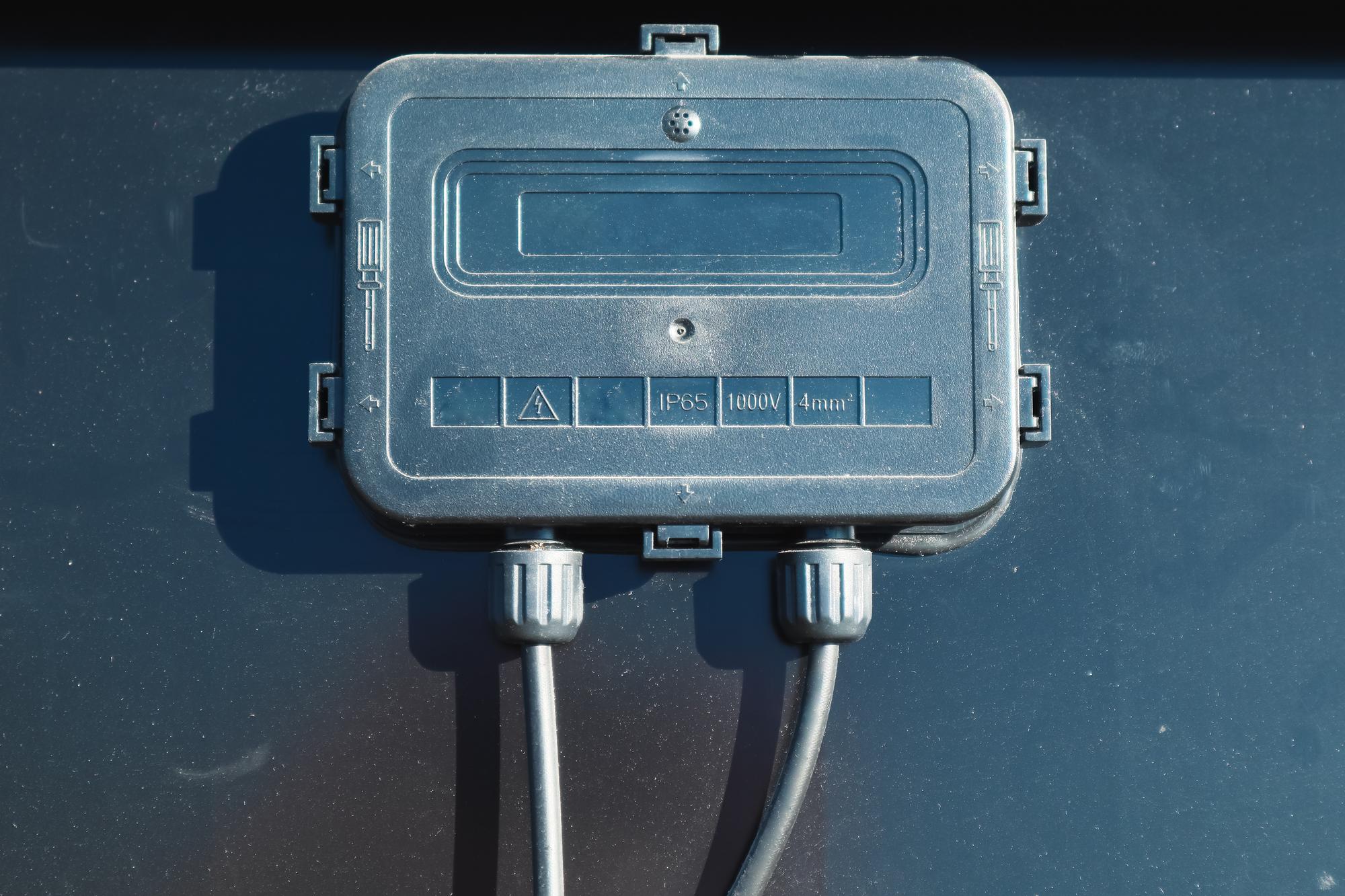

Standardowy moduł fotowoltaiczny 430–500 W ma zwykle 3 diody bypass w puszce przyłączeniowej. Każda zabezpiecza jedną sekcję ogniw; w panelach half-cut układ elektryczny jest bardziej złożony, ale zasada pozostaje ta sama: zacieniona sekcja jest omijana, aby nie pracowała jak opornik.

Bez tego elementu liście, komin albo antena mogłyby wywołać lokalne przegrzewanie ogniw, czyli hot-spot. Dobre moduły spełniają badania IEC 61215 i IEC 61730, ale norma nie oznacza, że każdy panel zachowa się identycznie przy cieniu. Różnice widać szczególnie na dachach z jaskółkami, lukarnami i instalacjami sanitarnymi.

Ile energii zabiera cień w praktyce

Jedno zacienione ogniwo nie obniża produkcji proporcjonalnie do swojej powierzchni. Jeśli aktywują się diody bypass, typowy panel może stracić około 30–35% mocy, bo odłączana jest cała sekcja. Przy stringu 10 modułów falownik MPPT nadal pracuje, ale napięcie łańcucha spada, a cień powtarzający się codziennie może oznaczać 150–400 kWh mniej rocznie.

W domu zużywającym 5000 kWh rocznie strata 300 kWh to nie detal. Przy zakupie energii za 0,90–1,20 zł/kWh i sprzedaży nadwyżek w net-billingu po cenach rzędu kilkudziesięciu groszy, bardziej opłaca się zużyć energię na miejscu niż odzyskiwać ją z depozytu prosumenckiego. Dlatego diody bypass warto analizować jeszcze przed montażem, a nie dopiero po pierwszym słabym sezonie.

Na co patrzeć przy wyborze paneli w 2026

Cena modułów TOPCon dla domowych instalacji w 2026 roku zwykle mieści się w przedziale 330–650 zł brutto za sztukę, zależnie od marki, mocy i gwarancji. Sama liczba diod nie powinna być jedynym kryterium, bo liczy się też układ ogniw, jakość puszki, odporność termiczna i dokumentacja producenta.

• sprawdź kartę katalogową: liczba sekcji, technologia half-cut, współczynnik temperaturowy,
• wymagaj deklaracji zgodności z IEC 61215 i IEC 61730 oraz instrukcji montażu,
• unikaj prowadzenia stringu przez połacie o skrajnie różnym zacienieniu,
• przy cieniu stałym rozważ projekt z krótszymi stringami, mikroinwerterami lub selektywną optymalizacją.

Optymalizator za 180–280 zł na moduł nie zawsze jest potrzebny. Jeżeli cień trwa 20 minut rano w marcu, dopłata może się nie zwrócić. Jeśli komin przecina pole modułów od października do lutego, lepszy projekt elektryczny może dać więcej niż sama wymiana paneli.

Diagnostyka: kiedy podejrzewać uszkodzenie diody

Uszkodzone diody bypass zdarzają się rzadziej niż błędy montażowe, ale są możliwe po przepięciu, przegrzaniu puszki lub wadzie fabrycznej. Objawy to nietypowy spadek napięcia modułu, gorąca sekcja widoczna w termowizji albo powtarzalny spadek mocy stringu bez widocznego cienia. Pomiar zgodny z PN-EN 62446-1 i test kamerą termowizyjną kosztują zwykle 300–700 zł dla mikroinstalacji.

Wymiana samej diody w puszce bywa technicznie możliwa, ale w instalacjach na gwarancji częściej stosuje się reklamację modułu. Nie warto rozklejać puszki na własną rękę, bo można utracić gwarancję produktową, która w 2026 roku wynosi najczęściej 15–25 lat. Przy nowych inwestycjach koszty poprawnego projektu można rozliczać w ramach ulgi termomodernizacyjnej, a sama instalacja PV nadal może być elementem projektów wspieranych przez Mój Prąd 6 lub Czyste Powietrze, jeśli spełnia aktualne warunki naboru.
