Dobór przekrojów kabli AC i DC w instalacji 10 kWp: pełne obliczenia

Kable to często niedoceniany element instalacji PV — często mocno zaoszczędzonym, choć źle dobrany przekrój generuje 1-3% strat rocznie i przekłada się na 200-500 zł utraconych oszczędności w skali 10 lat. W tym poradniku robimy pełne obliczenia doboru kabli AC i DC dla typowej instalacji 10 kWp z magazynem 14 kWh: stringi DC, kabel od falownika do rozdzielnicy, kabel komunikacyjny CAN, kabel pomiędzy magazynem a falownikiem, kabel uziemiający. Wszystko zgodnie z normami PN-EN 60228, PN-HD 60364-7-712 i wytycznymi PTPiREE.

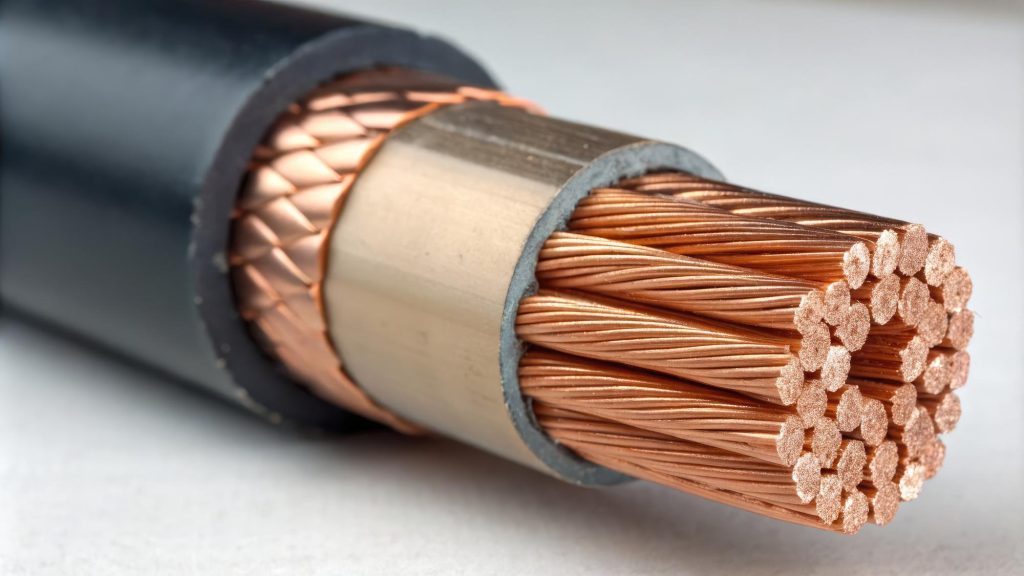

Specyfika kabli w instalacjach fotowoltaicznych

Kable PV pracują w bardzo trudnych warunkach: wysoka temperatura (do +90°C w pełnym słońcu), promieniowanie UV, wahania temperatury w ciągu doby (-20 do +85°C), wilgotność. Standardowe kable mieszkaniowe (np. YDY) NIE nadają się — degradują się w 2-5 lat. Wymagane są specjalne kable PV oznaczone jako H1Z2Z2-K (DC) i H07RN-F lub YKY (AC).

Klasyfikacja kabli DC:

H1Z2Z2-K — solar cable, podwójna izolacja, certyfikat TÜV/EN 50618. Klasa termiczna 120°C, klasa UV CL ENV-92. Najpopularniejszy: 4 mm² Cu, 6 mm² Cu (do 1500 V DC). Kolory: czerwony (+), czarny (-).

H07RN-F (gumowy) — alternatywa dla H1Z2Z2-K, ale gorsza odporność UV. Stosowany w starszych instalacjach. Nie zalecany do nowych.

NSGAFOEU — kabel okrągły z miedzianymi żyłami, do tymczasowych instalacji lub off-gridu. Rzadko stosowany w PV.

Klasyfikacja kabli AC dla domu jednorodzinnego:

YKY (Cu/PVC) — najpopularniejszy w PL, do 1 kV. Standardowo: YKY 5 × 6 mm² dla instalacji 10 kVA, YKY 5 × 10 mm² dla 16 kVA. Klasa termiczna 70°C.

NYY (Cu/PVC, niemiecki standard) — alternatywa dla YKY, podobne właściwości. Częściej stosowany przy montażu falowników niemieckich (SMA, Fronius).

YDY-żo (Cu/PVC, do tynku) — wewnętrzny, do podłączeń wewnątrz domu od rozdzielnicy do gniazd lub odbiorników.

Krok 1: Obliczenia stringów DC

Założenia: instalacja 10 kWp, 18 paneli Trina Vertex N TSM-NEG21C.20 580 W (UMPP 35,5 V, IMPP 16,4 A), 2 stringi po 9 paneli, falownik Sungrow SH10RS hybrydowy (10 kW jednofazowy).

Parametry stringa:

Napięcie maks. otwarte (UOC × 9): 42,2 × 9 = 379,8 V
Napięcie MPP (UMPP × 9): 35,5 × 9 = 319,5 V
Prąd MPP (IMPP × 1 string): 16,4 A
Prąd zwarcia (ISC × 1 string × 1,25 zabezpieczenie): 17,3 × 1,25 = 21,6 A

Wybór przekroju kabla DC dla stringa o długości 25 m (typowa odległość paneli na dachu od falownika w piwnicy):

Norma PN-HD 60364-7-712 wymaga: spadek napięcia DC na kablach maks 1% od MPP do wejścia falownika. Dla 319,5 V MPP = max 3,2 V spadku.

Wzór spadku napięcia:
ΔU = (2 × L × I × R) / 1000
gdzie:
L = długość kabla (m), L = 25 m
I = prąd (A), I = 16,4 A
R = rezystancja właściwa kabla (Ω/km)
2 × bo prąd płynie tam i z powrotem (przewodnik + przewodnik powrotny)

Dla kabla H1Z2Z2-K 4 mm²: R = 4,61 Ω/km
ΔU = (2 × 25 × 16,4 × 4,61) / 1000 = 3,78 V
W procentach: 3,78 / 319,5 = 1,18% — przekracza limit 1%!

Dla kabla H1Z2Z2-K 6 mm²: R = 3,08 Ω/km
ΔU = (2 × 25 × 16,4 × 3,08) / 1000 = 2,53 V
W procentach: 2,53 / 319,5 = 0,79% — w granicach normy ✓

Dla kabla H1Z2Z2-K 10 mm²: R = 1,83 Ω/km
ΔU = (2 × 25 × 16,4 × 1,83) / 1000 = 1,50 V
W procentach: 1,50 / 319,5 = 0,47% — bardzo dobry zapas

Wybór: H1Z2Z2-K 6 mm² (kompromis cena/jakość). Cena 12-18 zł/m brutto, dla 25 m × 2 stringi × 2 przewody = 100 m × 15 zł = 1 500 zł brutto.

Krok 2: Obliczenia kabla AC od falownika do rozdzielnicy

Parametry: falownik Sungrow SH10RS, moc 10 kW jednofazowa (prąd 43,5 A przy 230 V). Długość kabla od falownika do rozdzielnicy domowej: 8 m.

Norma: spadek napięcia AC maks 1% od falownika do rozdzielnicy + maks 3% od rozdzielnicy do najdalszego punktu (gniazdo). Razem dla całej instalacji 4-5%.

Dla AC 230 V, 1% = 2,3 V maksymalnego spadku.

Wzór dla kabla 1-fazowego:
ΔU = 2 × L × I × R / 1000
L = 8 m, I = 43,5 A

Dla YKY 4 × 4 mm²: R = 4,61 Ω/km
ΔU = (2 × 8 × 43,5 × 4,61) / 1000 = 3,21 V
% = 3,21/230 = 1,40% — przekracza ✗

Dla YKY 4 × 6 mm²: R = 3,08 Ω/km
ΔU = (2 × 8 × 43,5 × 3,08) / 1000 = 2,14 V
% = 2,14/230 = 0,93% — OK ✓

Dla YKY 4 × 10 mm²: R = 1,83 Ω/km
ΔU = (2 × 8 × 43,5 × 1,83) / 1000 = 1,27 V
% = 1,27/230 = 0,55% — bardzo dobry zapas

Wybór: YKY 4 × 6 mm² jako absolutne minimum, YKY 4 × 10 mm² jako rekomendowane. Cena: 4 × 6 mm² to 18-25 zł/m brutto, 4 × 10 mm² to 28-38 zł/m brutto.

Dla 8 m × 4 × 6 mm² = 22 zł × 8 = 176 zł brutto. Tania pozycja w budżecie.

Uwaga dla instalacji 3-fazowej: dla falownika 3-faz 10 kW (np. Sungrow SH-RT) prąd na fazę = 10000 / (√3 × 400) = 14,4 A. Dużo niższy niż 1-faz 43,5 A. Wystarcza YKY 5 × 4 mm² (dla 14,4 A i 8 m: ΔU = 0,33 V = 0,14%). Cena 5 × 4 mm² to 14-20 zł/m brutto.

Krok 3: Obliczenia kabla DC magazyn-falownik

Parametry: magazyn Pylontech Force H5 (14 kWh, napięcie nominalne 384 V DC, prąd ładowania/rozładowania maks 50 A), falownik Sungrow SH10RS, długość kabla magazyn-falownik: 3 m.

Norma: spadek napięcia DC od magazynu do falownika maks 1%. Dla 384 V = max 3,84 V spadku.

Wzór: ΔU = 2 × L × I × R / 1000
L = 3 m, I = 50 A (max)

Dla kabla H07V-K 10 mm² (typowy do magazynów wysokonapięciowych): R = 1,83 Ω/km
ΔU = (2 × 3 × 50 × 1,83) / 1000 = 0,55 V
% = 0,55/384 = 0,14% — bardzo dobry ✓

Dla H07V-K 16 mm²: R = 1,15 Ω/km
ΔU = 0,35 V = 0,09%

Wybór: H07V-K 10 mm² wystarczy. Cena: 22-30 zł/m × 3 m × 2 przewody = 150-180 zł brutto.

Krok 4: Kabel komunikacyjny CAN/RS485

Komunikacja między magazynem (BMS) a falownikiem hybrydowym wymaga kabla danych. Standard: para skręcana ekranowana (STP, Shielded Twisted Pair) 2 × 0,5 mm² lub 4 × 0,25 mm².

Pylontech Force H5 → Sungrow SH10RS: wymaga oryginalnego kabla CAN Pylontech (15 m, kosztuje 380 zł brutto). Alternatywnie: STP CAT5 lub CAT6 z ręcznie zaciśnieanymi konektorami DB9 — koszt 50-80 zł, ale wymaga znajomości pinoutu (nie dla DIY).

Standardowe długości w polskich domach: 1-3 m (magazyn obok falownika w kotłowni). Dla większych odległości (do 15 m) używać profesjonalnego kabla CAN o impedancji 120 Ω.

Krok 5: Kabel uziemiający

Każda metalowa konstrukcja PV (rama panela, profile, falownik, rozdzielnica) musi być uziemiona zgodnie z PN-EN 62561. Norma: pojedynczy przewód uziemiający 6-10 mm² miedziany łączący wszystkie elementy.

Dla typowej instalacji 10 kWp:

Główny przewód uziemiający 10 mm² miedziany żółto-zielony (z izolacją PCV), długość 8-12 m (od rozdzielnicy do najdalszego panelu): 8-15 zł/m × 12 m = 100-180 zł.
Końcówki uziemienia (końcówki kablowe, śruby M6/M8 z ząbkami): 80-150 zł.
Razem: 180-330 zł brutto.

Pełny wykaz kosztów dla instalacji 10 kWp z magazynem 14 kWh

Zestawienie wszystkich kabli i akcesoriów:

1. Kable DC stringi (H1Z2Z2-K 6 mm²): 100 m × 15 zł = 1 500 zł brutto.

2. Konektory MC4 (oryginalne Stäubli): 8 par dla 4 stringów = 80 zł.

3. Kable AC od falownika do rozdzielnicy (YKY 4 × 6 mm²): 8 m × 22 zł = 176 zł.

4. Kable DC magazyn-falownik (H07V-K 10 mm²): 6 m × 26 zł = 156 zł.

5. Kabel CAN komunikacyjny (oryginalny Pylontech): 380 zł.

6. Kabel uziemiający 10 mm² + akcesoria: 250 zł.

7. Korytka kablowe i osłony: 280 zł.

8. Złączki, opaski, etykiety: 120 zł.

RAZEM: 2 942 zł brutto za kompletny zestaw kabli i akcesoriów dla instalacji 10 kWp + magazyn 14 kWh.

To 5-7% kosztu całej instalacji. Niedrogie, ale ciekawe — niektóre firmy instalacyjne tnją tu koszty (np. zamiast 6 mm² stosują 4 mm², zamiast oryginalnego CAN — własne ręczne) i oszczędzają 800-1 200 zł, co przekłada się na 50-100 zł rocznie strat energii.

Typowe błędy w doborze kabli

Błąd 1: zbyt mały przekrój kabla DC. Stosowanie 4 mm² zamiast 6 mm² „bo standardowe”. Przy długim stringu (25-40 m) — strat 1,5-3% rocznego uzysku = 80-200 zł rocznie. W skali 25-letniej instalacji: 2 000-5 000 zł utraty.

Błąd 2: niewłaściwe konektory MC4 (nieoryginalne lub mieszane marek). Konektory MC4 z różnych producentów mogą się rozluźniać po 5-10 latach pracy (różne tolerancje produkcyjne). Stäubli (oryginalny twórca MC4) ma najlepszą jakość. Tańsze (Amphenol, Multi-Contact, Phoenix Contact) też OK. Najgorsze: chińskie generyczne za 1-2 zł za parę — ryzyko awarii konektora po 8-12 latach.

Błąd 3: kable DC bez certyfikatu H1Z2Z2-K. Stosowanie zwykłych kabli silikonowych lub PVC do PV — zniszczenie izolacji w 2-5 lat przez UV. Oszczędność na kablu: 6-8 zł/m, koszt wymiany po 5 latach: 100 zł/m + montaż.

Błąd 4: brak korytek lub osłon dla kabli na zewnątrz. Kabel H1Z2Z2-K wytrzymuje UV, ale przepustowy montaż w czystym kontakcie z powietrzem powoduje szybsze starzenie. Standardowe rozwiązanie: korytka aluminiowe lub PVC z UV.

Błąd 5: nieprawidłowe zaciskanie kabli na konektorach MC4. Zbyt słabe (luz, ryzyko iskrzenia) lub zbyt mocne (uszkodzenie żyły miedzianej). Wymagana zaciskarka z certyfikatem dla typu konektora — koszt narzędzia 800-2 200 zł, dlatego instalatorzy hobbystyczni często mają błędne zaciski.

FAQ — najczęstsze pytania o kable PV

Czy mogę użyć aluminiowego kabla zamiast miedzianego dla AC? Tak, ale wymaga większego przekroju (aluminium ma 1,6× większą rezystancję od miedzi). Dla AC 1-faz 10 kW potrzeba YAKY 4 × 10 mm² Al zamiast YKY 4 × 6 mm² Cu. Cena Al: 30-40% taniej. Wada: dla aluminium większy spadek napięcia + obowiązek stosowania końcówek bimetalowych Cu-Al (te tańsze rozkręcają się po 5-8 latach).

Czy kable wewnątrz dachu (pod panelami) muszą być w korytkach? Nie obowiązkowo, ale zalecane. Standardowo: korytko aluminiowe lub plastikowe o szerokości 100 mm pod panelami, ze szczeliną wentylacyjną (chłodzenie kabli). Cena: 18-32 zł/m. Bezpiecznie ułożenie kabli w korytku eliminuje ryzyko mechanicznego uszkodzenia podczas serwisu.

Czy konieczna jest osobna sieć kanalizacyjna dla kabli DC i AC? Tak, zgodnie z PN-HD 60364-7-712. Kable DC i AC powinny być prowadzone osobnymi korytkami lub przynajmniej w odległości 100 mm od siebie. Cel: ochrona przed przełamaniem między DC a AC w razie uszkodzenia izolacji.

Czy SPD (zabezpieczenie przepięciowe) jest obowiązkowe dla kabli PV? Tak, dla wszystkich instalacji PV w Polsce (od 2022 r., norma PN-HD 60364-5-534). SPD typu 2 dla strony AC + SPD typu 1+2 dla strony DC w skrzynce DC. Koszt: 280-680 zł brutto.

Co jeśli mam już zainstalowany 4 mm² DC i wyniki produkcji są niższe niż obliczone? Wymiana na 6 mm² lub 10 mm² to zwykle 3-7 dni pracy ekipy + 1 200-2 800 zł. Zwrot inwestycji przez wzrost uzysku 1-2%: 8-14 lat. Dla starszych instalacji (powyżej 10 lat) — często nieopłacalne. Dla nowych (do 5 lat) — rozważyć.
